Conduit clip fixtures

English

For electrical installations in the building, where cables are to be laid on plaster, lightweight construction or board walls, these usually need to be protected inside a cable duct or cable conduit. I have designed these brackets for fixing insulating conduits. Similar brackets are usually available in any DIY store, but sometimes in varying quality and durability. If you have already worked intensively with 3D printing, it is appealing to print such brackets yourself. A complete selection of plastics in different colors, properties and characteristics, e.g. UV stability for outdoor use, is also available for this purpose.

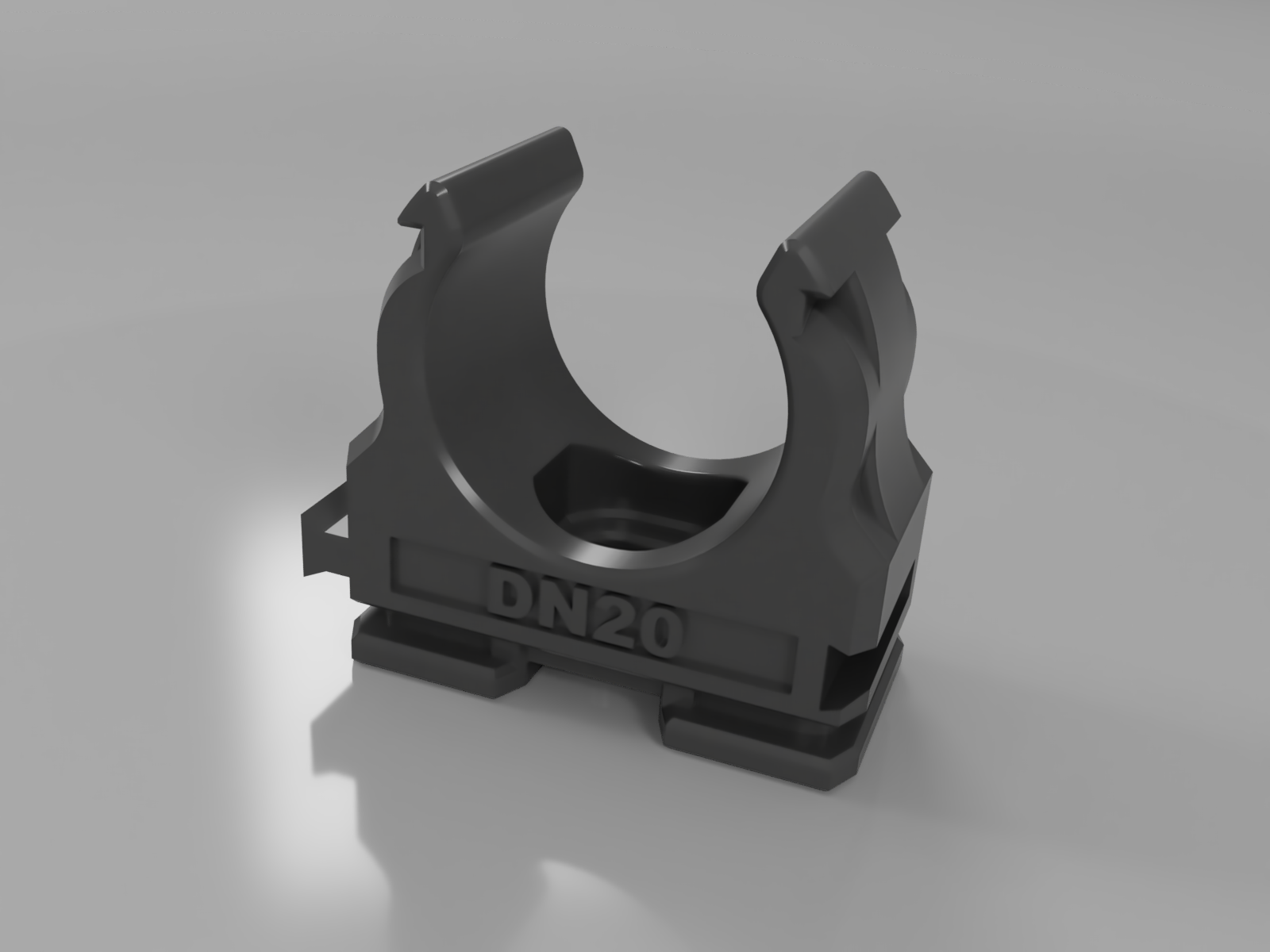

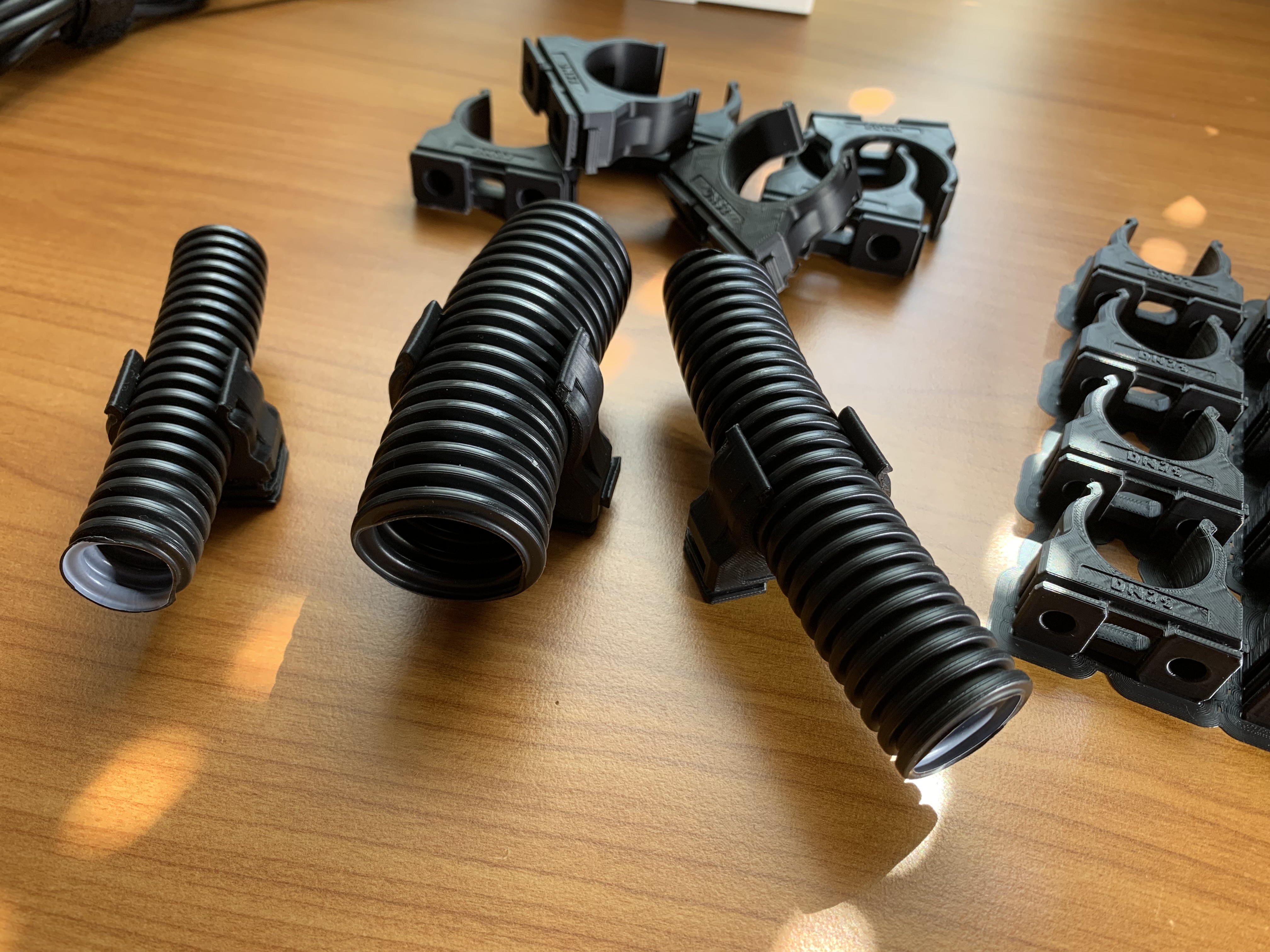

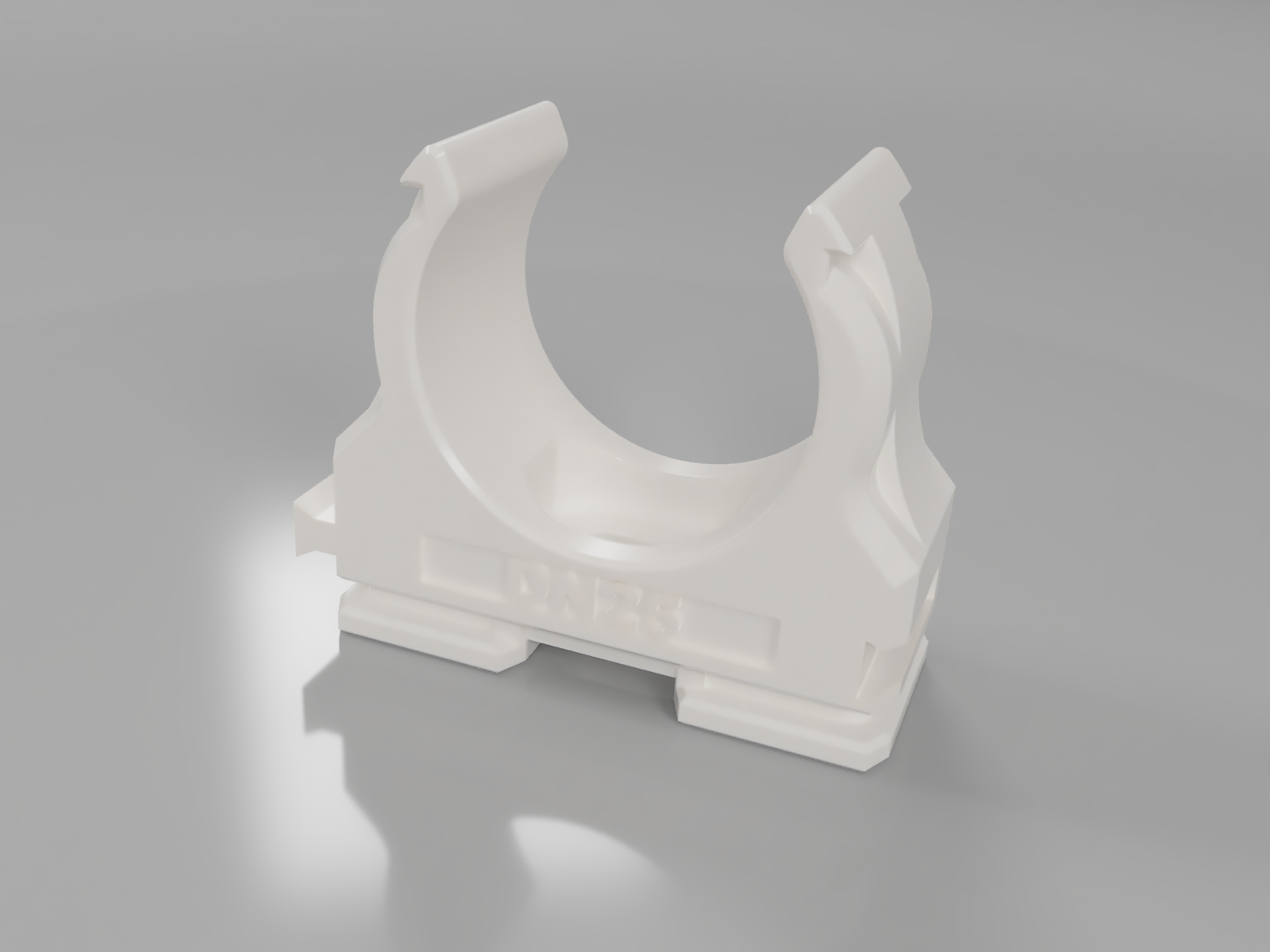

The models files are available with brackets for the common pipe sizes DN20, DN25 and DN32, whereby both rigid pipes and flexible corrugated conduits can be attached. The conduit is only held by clamping it between the arms. When mounting flexible corrugated pipes instead of rigid ones, only the distance between the brackets needs to be reduced. The clamps can be connected for parallel routing of pipes. They can be printed without support. In terms of cost, clamps printed in ASA are at about the same level as quality products purchased in larger quantities at very low prices. So everyone has to decide for themselves whether it is worth the effort. At the very least, you can quickly print the few clamps you need for the application at hand.

Deutsch

Für die Elektroinstallation im Haus, bei der Leitungen auf Putz, Leichtbau- oder Bretterwänden verlegt werden sollen, müssen diese in der Regel geschützt in einem Kabelkanal oder Kabelrohr untergebracht werden. Für die Befestigung von Isolierrohren habe ich diese Halterungen entworfen. Ähnliche sind in der Regel in jedem Baumarkt erhältlich, jedoch teilweise in unterschiedlicher Qualität und Haltbarkeit. Wenn man sich schon intensiver mit dem 3D-Druck beschäftigt hat, ist es reizvoll, solche Halterungen selbst zu drucken. Dafür steht auch die vollständige Auswahl an Kunststoffen in unterschiedlichen Farben und Eignung, z.B. UV-Stabilität für den Außeneinsatz, zur Verfügung.

Bei den Modelldateien gibt es Halterungen für die gängigen Rohrgrößen DN20, DN25 und DN32, wobei sowohl starre Rohre, als auch flexible Wellrohre befestgigt werden können. Sie halten nur durch Einrasten zwischen den Armen. Für die anschließende Befestigung von flexiblen Wellrohren anstelle von starren Rohren an der Wand müssen lediglich die Abstände der Halterungen zueinander verringert werden. Zur parallelen Führung von Leitungen können die Klemmen verbunden werden. Sie können ohne Support gedruckt werden. Kostenmäßig liegen in ASA gedruckte Klemmen in etwa auf dem gleichen Niveau wie in größeren Mengen sehr günstig eingekaufte Qualitätsprodukte. Somit muss jeder für sich entscheiden, ob sich der Aufwand lohnt. Zumindest kann man schnell die wenigen Klemmen drucken, die man für den gerade anstehenden Einsatz benötigt.

Design and description by Thorsten Götz , licensed CC-BY.
