Seitz Window Blind Flyscreen Retaining Clip SP1044 Caravan

Seitz Window Blind Flyscreen Retaining Clip SP1044 Caravan. Fix your caravan or motorhome blinds quickly and affordably! This 3D printed clip replaces the often-broken Seitz/Dometic part (SP104409/SP1044) and restores smooth blind operation.

Created OK2MTS Mtess - and OK2HSS Hesse.works

Náhrada za často praskající úchytku rolet Seitz/Dometic pro karavany a obytné vozy.

Originální díl SP104409 (na součástce bývá vyraženo SP1044) se láme v místě, kde drží napětí rolety. Výsledkem je zaseknutá nebo nedovírající roleta. Tenhle model ho nahradí — a k tomu je přiložený pomocný nástroj na nastavení napnutí pružiny, bez kterého je montáž zbytečně krkolomná.

Obsah

• Retaining clip (úchytka rolety)

• Tension tool — pomůcka pro nastavení napnutí

Doporučené nastavení tisku

• Materiál: Nejlepší volbou je ASA. Snese teploty za oknem bez deformace, nedegraduje na UV a hlavně se dá vyhladit acetonovými parami — vyhlazení spojí vrstvy dohromady, výrazně zvedne pevnost v místě namáhaném tahem pružiny a zároveň zapečetí povrch. Po vyhlazení se díl chová spíš jako litý než tištěný.

• PETG je dobrá alternativa, pokud nemáte uzavřenou tiskárnu — teplotně vyhoví, jen se nedá vyhladit.

• ABS funguje také (acetonem se vyhladí stejně), ale hůř snáší UV.

• PLA nepoužívejte. Díl je za oknem, kde v létě teploty snadno překročí bod měknutí, a zároveň je trvale namáhaný tahem pružiny.

• Perimetry: 4 a více

• Infill: 40–60 %

• Vrstva: 0,2 mm

• Orientace: viz přiložené foto — vrstvy musí být kolmo na směr tahu, jinak se díl rozdělí po vrstvě

• Supporty: nejsou potřeba

Pozn. k vyhlazení: aceton mírně zvětší rozměry a zaoblí hrany. Pokud jde o lícující plochy, počítejte s tím — buď vyhlazujte kratší dobu, nebo model před tiskem zmenšete o desetiny milimetru. Vyhlazujte v dobře větraném prostoru.

Montáž

Zabere zhruba 15–30 minut. Roleta se vysune, stará prasklá úchytka vyjme, nasadí se nová a nástrojem se dostaví napnutí. Postup krok za krokem je v přiloženém PDF.

Kompatibilita

Ověřeno na dílu označeném SP1044 / SP104409. Roletové systémy Seitz se za roky výroby lišily — pokud si nejste jistí, zda váš odpovídá, napište do komentářů a přiložte foto staré součástky. Rád poradím, na co se dívat.

Replacement for the frequently cracking blind retaining clip used in Seitz/Dometic systems on caravans and motorhomes.

The original SP104409 part (usually stamped SP1044) breaks at the point where it holds the blind's spring tension. The result is a blind that jams or won't close properly. This model replaces it — and includes a helper tool for setting the spring tension, without which the installation is needlessly awkward.

What's included

• Retaining clip

• Tension tool — for adjusting spring tension

Recommended print settings

• Material: ASA is the best choice. It handles the temperatures behind a window without deforming, doesn't degrade under UV, and can be vapour-smoothed with acetone — smoothing fuses the layers together, significantly increases strength at the point loaded by the spring, and seals the surface. After smoothing, the part behaves more like a cast piece than a printed one.

• PETG is a good alternative if you don't have an enclosed printer — temperature performance is fine, it just can't be smoothed.

• ABS also works (smooths with acetone just as well) but handles UV less well.

• Do not use PLA. The part sits behind a window where summer temperatures easily exceed its softening point, and it's under constant spring tension.

• Perimeters: 4 or more

• Infill: 40–60%

• Layer height: 0.2 mm

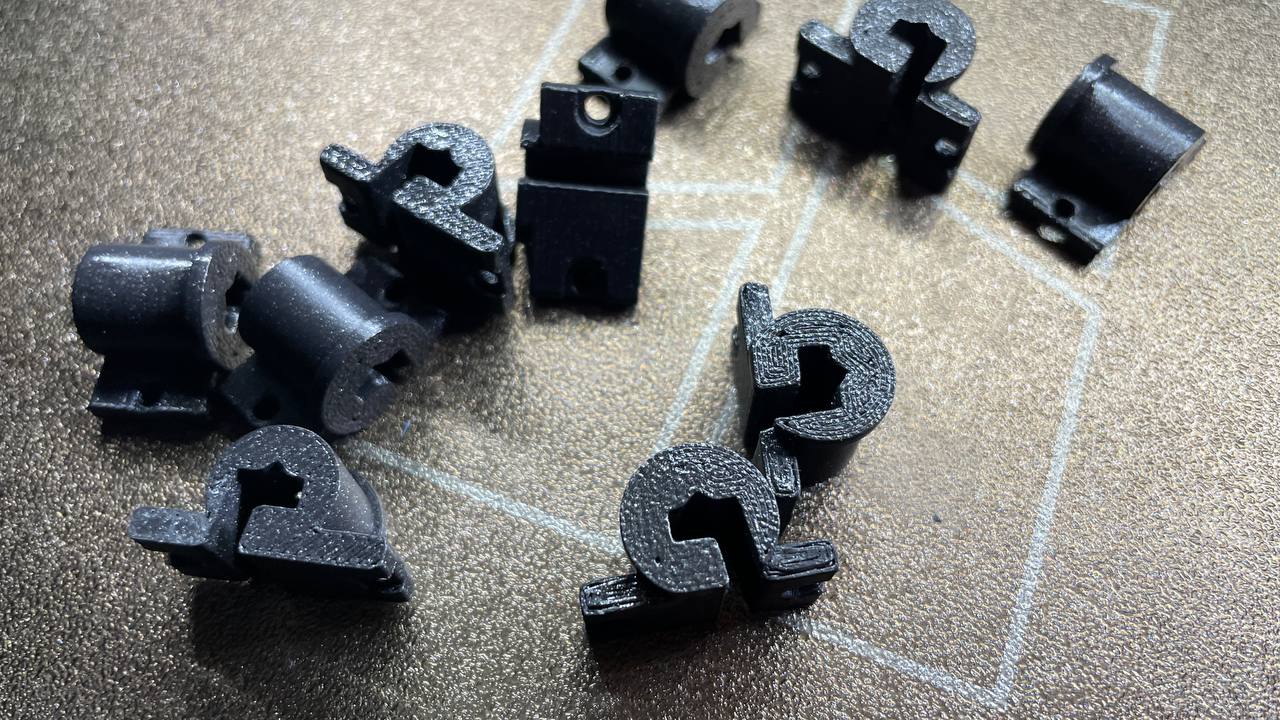

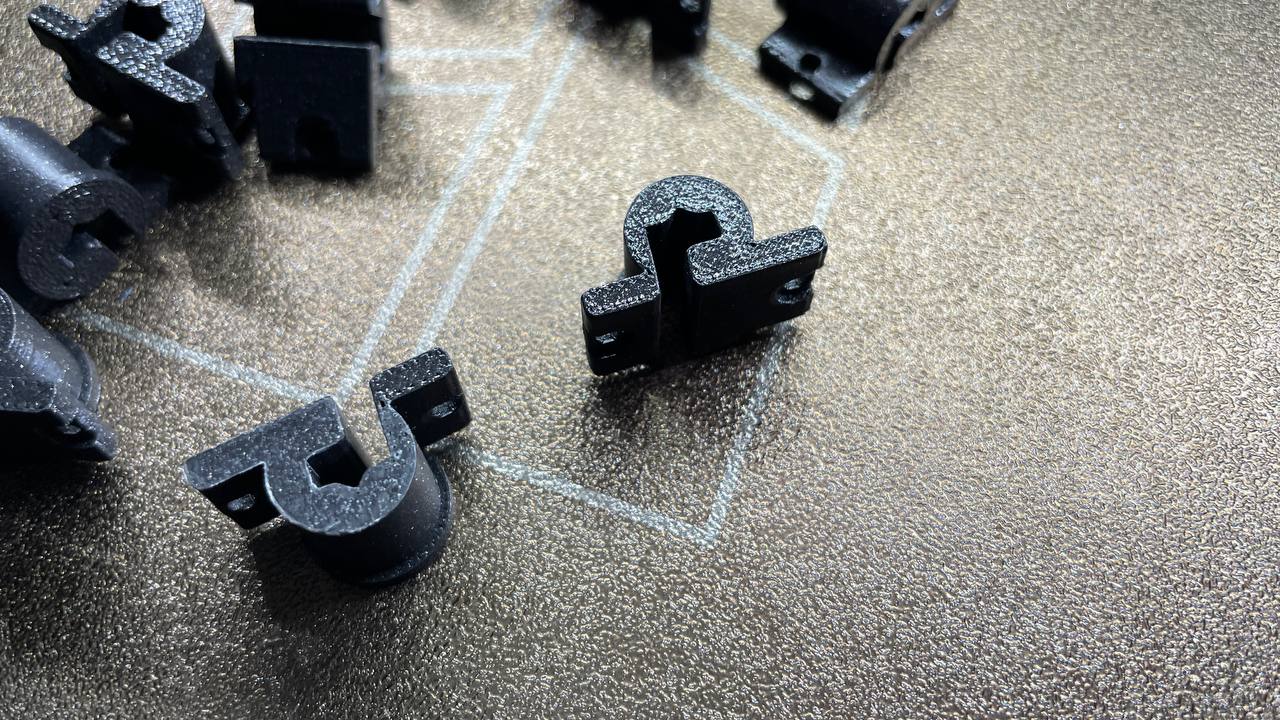

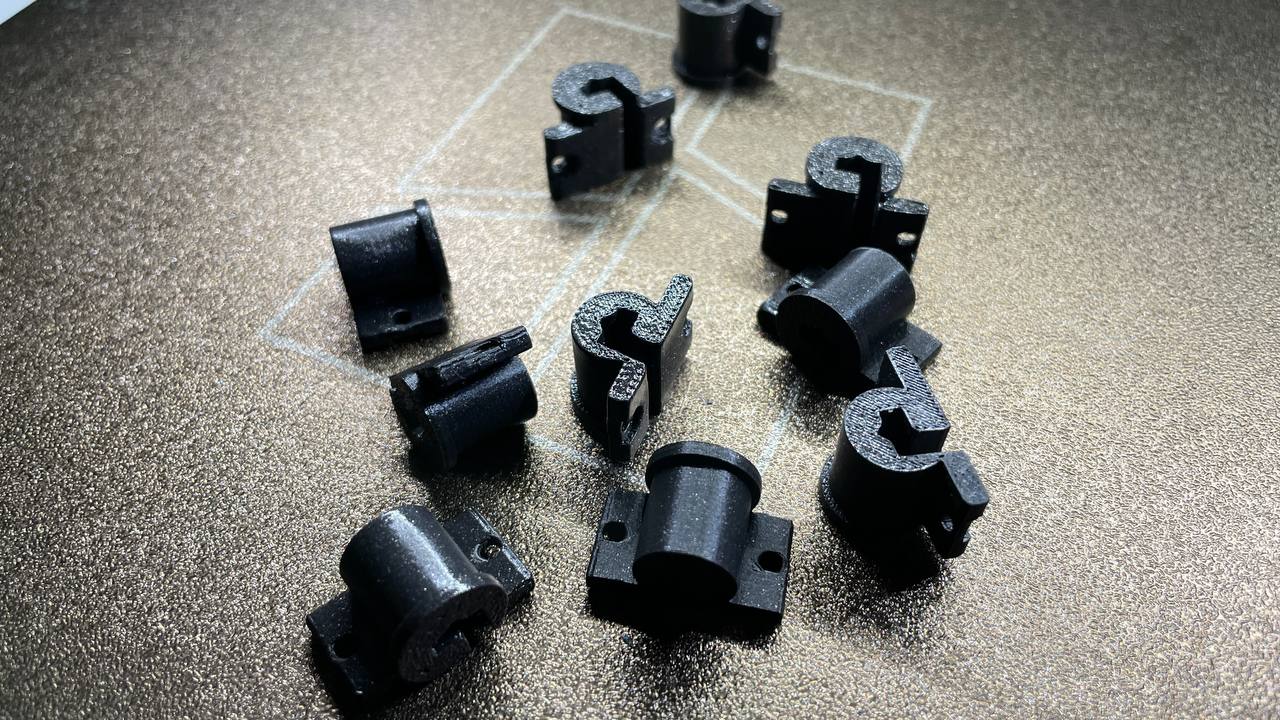

• Orientation: see the attached photo — layers must run perpendicular to the direction of pull, otherwise the part will split along a layer line

• Supports: not required

Note on smoothing: acetone slightly increases dimensions and rounds off edges. If mating surfaces matter, account for this — either smooth for a shorter time, or scale the model down by a few tenths of a millimetre before printing. Smooth in a well-ventilated area.

Installation

Takes roughly 15–30 minutes. Extend the blind, remove the broken clip, fit the new one, then set the tension using the tool. A step-by-step guide is included in the attached PDF.

Compatibility

Verified against the part marked SP1044 / SP104409. Seitz blind systems have varied over the years — if you're unsure whether yours matches, leave a comment with a photo of the old part. Happy to advise on what to look for.

Design and description by Valentino Hesse , licensed CC-BY-SA.
