filament niche shelf

I had an unsude niche between a shelf and a wall and needed a place to store my filament spools. After a quick CAD session this small shelf was born. It is mainly builf out of 30mmx10mm lumber. Originally I planed on using 4 2m long pieces for the corners as the are sold at the hardware store, but my walls bulges out at the top, so I ended up sawing the top shelf of. Mine sitzt verry firm in the niche so I don't fiex it further witth screws to the wall or the other shelf, but I wouldn't recomend it this way. For each “floor” there ist space for two 1Kg spools or three 0,750Kg spools.

BOM: 4X 30mmx10mmx2000mm 18X 30mmx10mmx185mm 18X 30mmx10mmx210mm

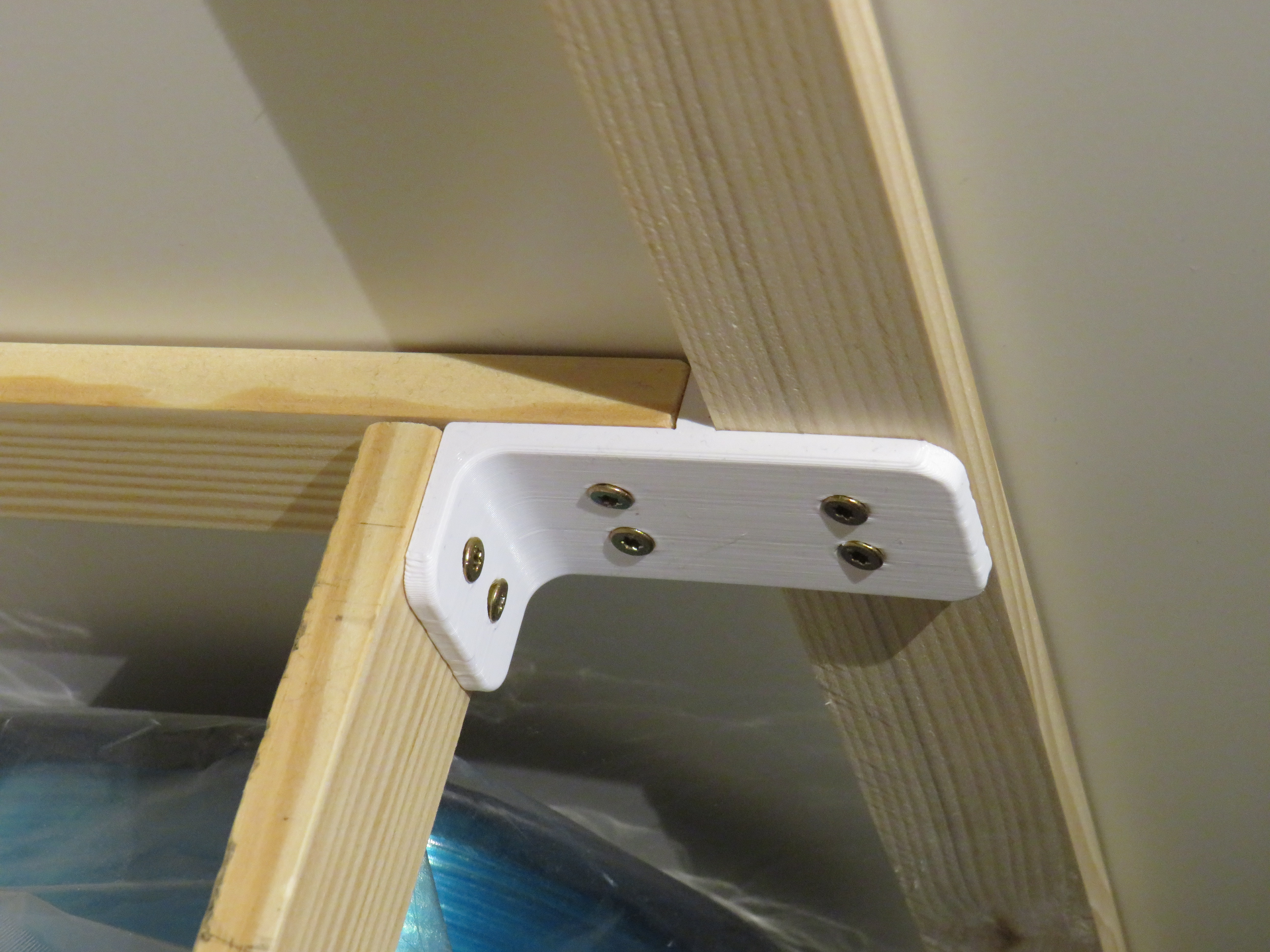

36X Regalverbinder_V001.stl

216x 3x8 woodscrew (countersunk)

Printsettings: Material: PLA, PETG, ASA, ABS Walls: 5 Bottomlayer: 3 Toplayer: 3 Infill: 20% (any Type)

Beschreibung:

Ich hatte zwischen meinem Regal und einer Wand noch eine kleine Nische mit ungenutztem Platz und habe ein Regal gebraucht um mein Filament schön lagern zu können. Nach einer kurzen CAD Session ist das Regal geboren, welches aus 30mmx10mm Latten besteht. Eigentlich war es gedacht das die Pfosten aus ganzen 2m Stücken bestehen, so wie sie man sie auch im Baumarkt bekommt. Aber da die Wand auf einer Seite eine “Beule” macht musste ich leider die oberste Etage absägen. Da es bei mit stramm in der Nische klemmt habe ich es nicht zusätzlich festgeschraubt mit der Wand oder dem Regal, empfehlen würde ich das so aber nicht. So wie ich es gebaut habe passen pro “Regalboden” 2 1Kg oder 3 0,75Kg Spulen hinein.

Stückliste: 4X 30mmx10mmx2000mm 18X 30mmx10mmx185mm 18X 30mmx10mmx210mm

36X Regalverbinder_V001.stl

216x 3x8 Holzschraube (Senkkopf)

Druckeinstellungen: Material: PLA, PETG, ASA, ABS Wandstärke: 5 Bodenschichten: 3 Deckschichten: 3 Infill: 20% (jedes Muster)

Design and description by Bleifuss23 , licensed CC-BY.
