Hardened Garage Shelf Hook - Parametric

ENGLISH

What the duck?

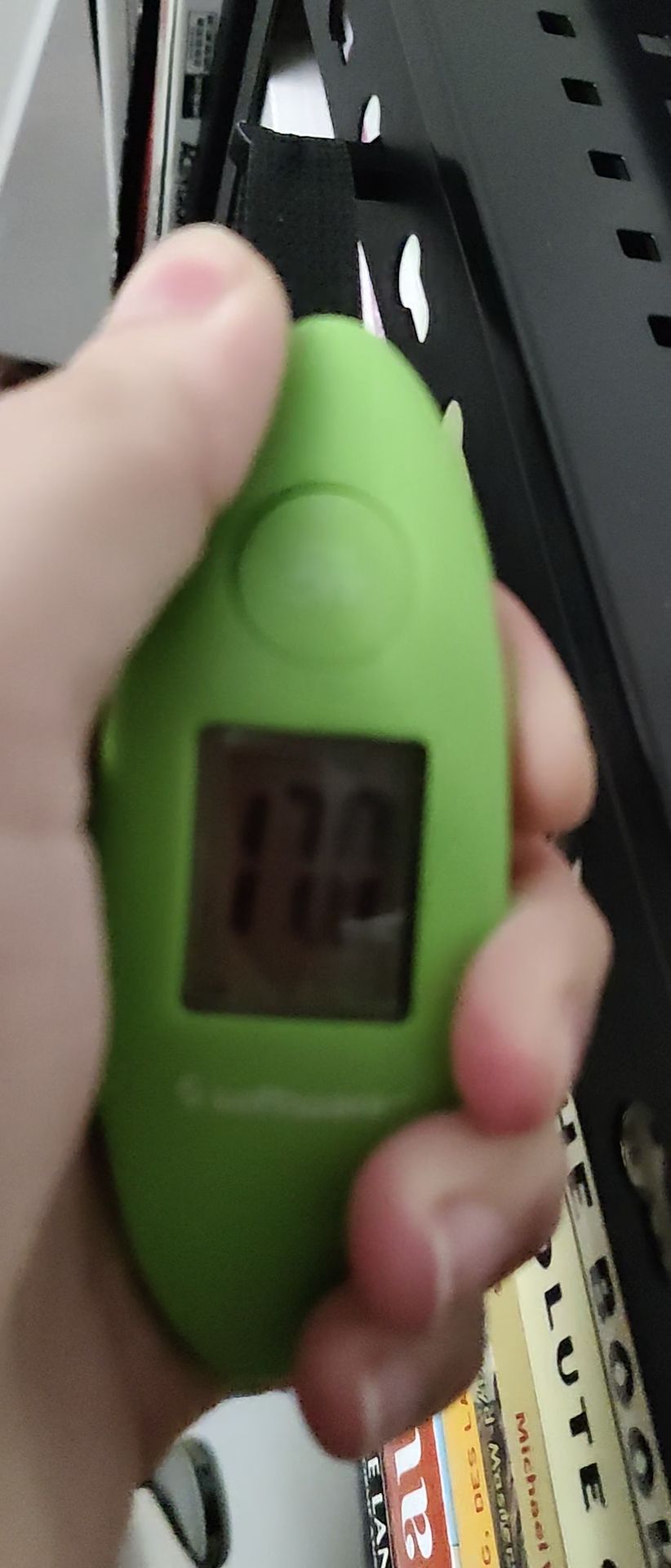

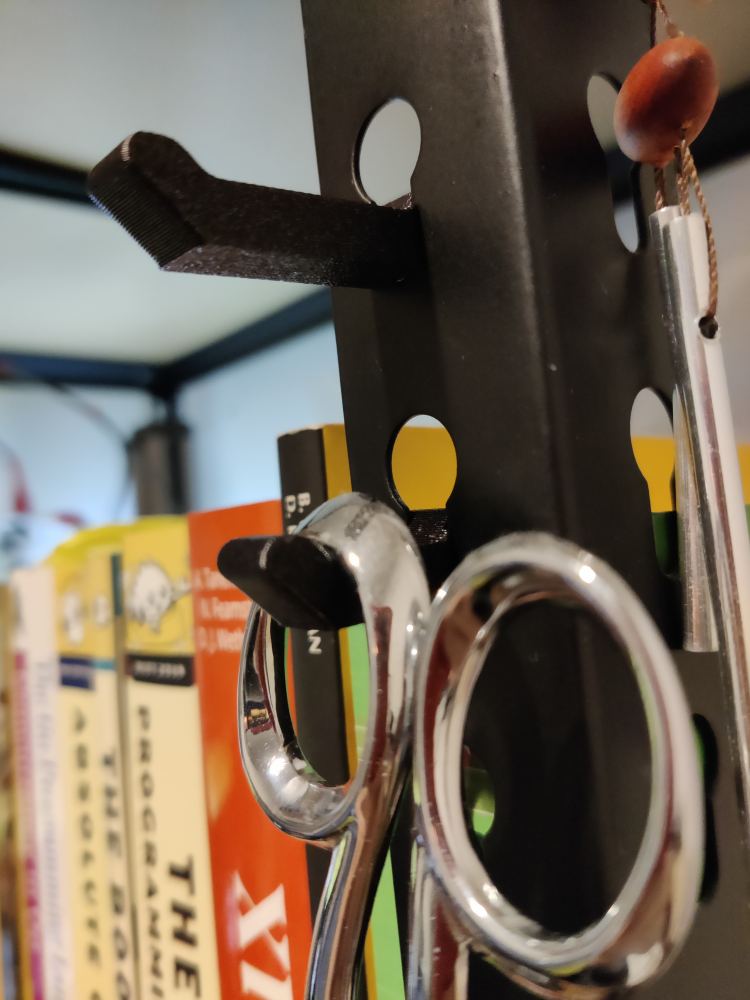

Meet "The Titan," a beefy hook inspired by @2dprintingenthu's design. This hook holds ~17 kg in PLA before breaking (9kg to play it safe), making it perfect for heavy stuff, like my tiny tailor's scissors 😅 With proper geometry and the right print orientation, you get a seriously badass hook for a piece of plastic this size 💪

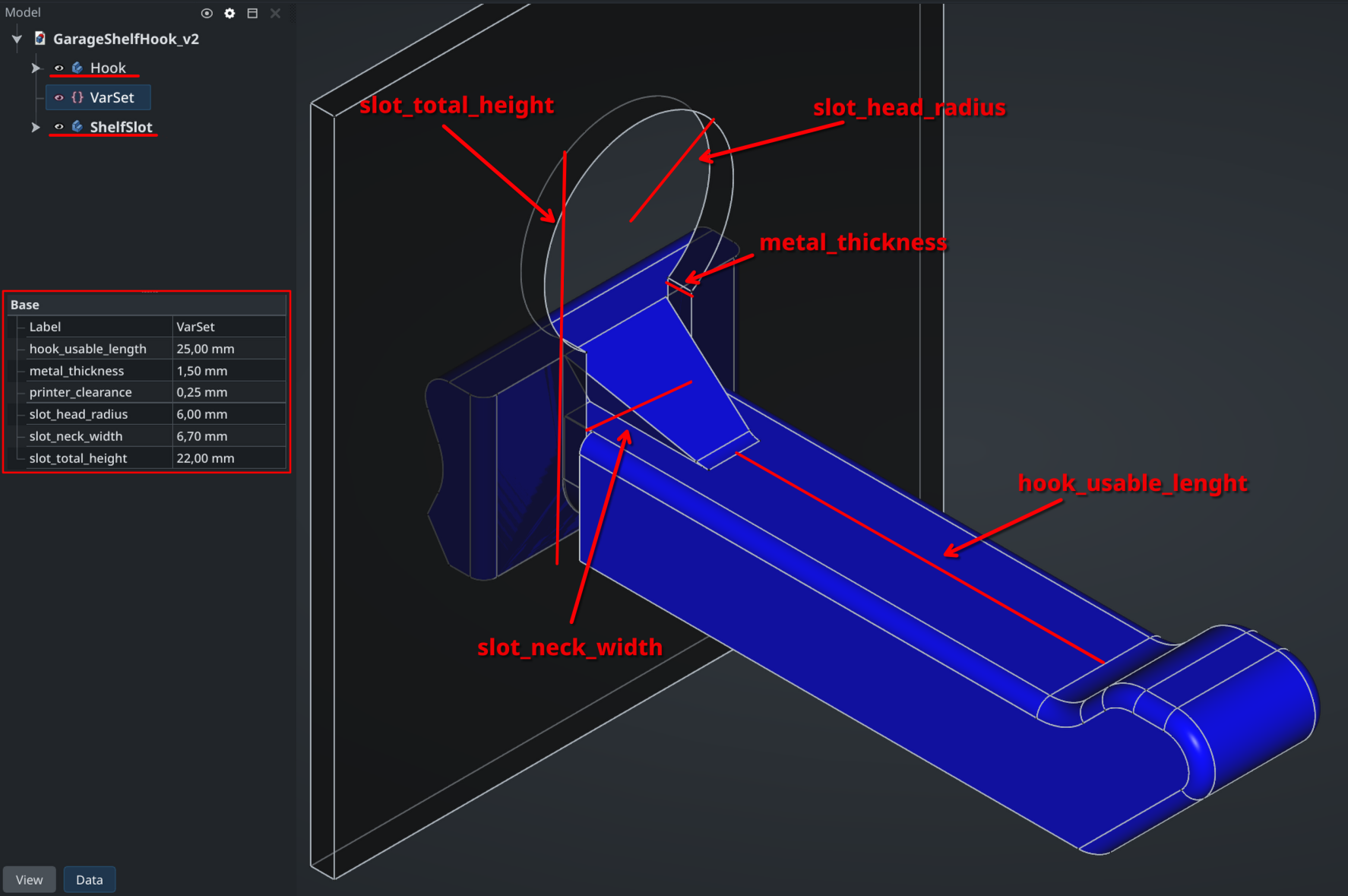

The model is parametric and you'll find its FreeCAD file in the V2 folder. Both ready-to-print step files are designed for garage-style shelving with a main hole of ~12mm and a "groove" of ~6.5mm with metal thickness between 0.5mm to 1.8mm.

Instructions

Piece of cake… Follow the guide.

• Download a .step file (15 or 25mm usable space) or customize the model with FreeCAD • Print the model with 4 walls, 15% infill and a brim • Insert the hook into a shelf hole • Hang your tools or whatever (I'm not your parent)

That's how we like it 🫦

FRANÇAIS

Que-oie ?

Rencontrez "Le Titan", un crochet robuste, qui est inspiré du design de @2dprintingenthu. Ce crochet supporte ~17 kg en PLA avant de casser (9kg pour la jouer safe), ce qui le rend parfait pour les choses lourdes, comme mon minuscule ciseau de tailleur 😅 Avec bonne géométrie et une bonne orientation d'impression, on a un crochet vraiment balaise pour un bout de plastique de cette taille 💪

Le modèle est paramétrique et vous trouverez son fichier FreeCAD dans le dossier V2. Les deux fichiers step prêt à être imprimé sont prévus pour des étagères de type garage avec un trou principal de ~12mm et une “gorge” de ~6.5mm avec une épaisseur du métal entre 0.5mm à 1.8mm.

Indications

Les doigts dans le nez… Suivez le guide.

• Télécharger un fichier .step (15 ou 25mm d'espace utilisable) ou customisez le model avec FreeCAD • Imprimez le modèle avec 4 murs, 15% de remplissage et un rebord • Insérez le crochet dans un trou de l'étagère • Accrochez vos outils ou autres (j'suis pas votre parent)

C'est comme ça qu'on l'aime 🫦

V2 Changelog

Fixed the "suggestive lifting" issue When something pressed against the back, the hook would lift up in a rather... suggestive manner. Not anymore. We've kept things professional now 😌

Fully parametric model The model is now entirely parametric. Just open the file with the free and open-source software FreeCAD and tweak the values to your heart's content. Easy peasy.

Simplified base geometry At the print level, there was a complicated fillet on the base that has been advantageously replaced with a chamfer. Your printer will thank you.

Design and description by Iglou.eu , licensed CC-BY-SA.
